自力式調節閥帶與不帶指揮器的區別? 自力式調節閥執行機構的選擇？

自力式調節閥帶與不帶指揮器的區別：

大家都知道自力式調節閥這款產品,很多人也用過,那么,自力式調節閥分為帶指揮器自力式調節閥,和直接作用自力式調節閥,這兩種自力式調節閥有什么區別,以及它們使用的場合又有什么不同,包括工作原理是什么,下面就一起來了解一下!

1、什么是自力式調節閥

自力式調節閥是指依靠閥內介質自身的壓力、溫度作為能源驅動閥門自動工作,不需要外接電源和二次儀表。這種自力式調節閥都利用閥輸出端的反饋信號壓力、壓差、溫度,通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度,達到調節壓力、流量、溫度的目的。

2、區別:
(1)、直接作用自力式調節閥:

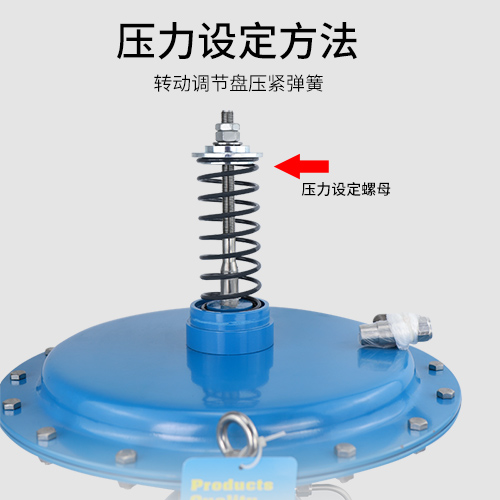

又稱為彈簧負載式調節閥,膜片上下,要么就是閥后壓力與彈簧力的比較,要么就是閥門前后壓力的比較來控制閥門的開度,其結構內有彈性元件:如彈簧、波紋管、波紋管式的溫包等,利用彈性力與反饋信號平衡的原理。

(2)、帶指揮器自力式調節閥:

它增加了一個指揮器(先導閥),起到對反饋信號的放大作用然后通過執行機構,驅動主閥閥瓣運動達到改變閥開度的目的。如果是壓力調節閥,反饋信號就是閥的出口壓力,通過信號管引入執行機構;如果是流量調節閥,閥的出口處就有一個孔板(或者是其他阻力裝置)由孔板兩端取出壓差信號引入執行機構;如果是溫度調節閥,閥的出口就有溫度傳感器(或者溫包)通過溫度傳感器內介質的熱脹冷縮驅動執行機構。

總結來說,一般情況下直接作用式自力閥控制精度不高,增加指揮器主要是為了增加控制精度,可比一般直接操作型調壓閥高一倍左右,調節壓差比大(如閥前0.8MPa, 閥后0.001MPa),特別適合微壓氣體控制。

自力式調節閥執行機構的選擇?

執行機構對于自力式調節閥來說是非常重要的,所以執行器的選擇應該非常仔細,應綜合考慮各種因素來選擇執行器的種類,在自力式調節閥的執行機構選擇時應注意下面幾點:

1,輸出力的考慮

無論哪種類型的執行器,其輸出力都是用來克服閥門負載的有效力(主要是指不平衡力和力矩加上摩擦力、密封力、重力和其他相關力)。因此,為了使自動控制閥能夠正常工作,執行機構的配置要產生足夠的輸出力,以克服各種阻力,保證閥門的高密封性和閥門的開啟性。

對于雙作用氣動、液壓或電動執行機構,一般不安裝復位彈簧。力的大小與操作方向無關,因此選擇執行機構的關鍵是求出電機的******輸出力和轉矩。對于單作用氣動致動器,輸出力與閥門的開度有關,自動閥門上的力也會影響運動特性,因此有必要在閥門的整個開度范圍內建立力平衡。

2,確定自動調節閥的執行機構類型。

在確定驅動機構的輸出力后,根據工藝要求和使用環境選擇相應的驅動機構。對于現場防爆要求,應選擇氣動致動器,而接線盒為防爆型,不能選擇電動執行機構。如果沒有防爆要求,可選用氣動和電動執行機構,但從節能角度來看,電動執行機構應盡可能選用。液壓執行機構雖然不如氣動或電動執行機構應用廣泛,但具有調節精度高、動作速度快、穩定性好等特點,必須選用液壓執行機構,如電廠透明機組的速度控制、煉油廠催化裝置反應器的溫度控制等。
