防污隔斷閥概述: HS41X-16-A型防污隔斷閥用于防止生活飲用水管道發生回流污染的安全裝置,防止飲用水回流污染的閥門,以符合生活飲用水的衛生。
產品結構:
HS41X-A型安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與******級止回閥進口端連接。******、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。HS41X-16普通型防污隔斷閥為多重止回密封串聯組成。(如下圖所示):
工作原理:
HS41X-16普通型防污隔斷閥為多重止回密封串聯而成,當其中有一只密封破壞時,另二只還起密封作用,防止回流。但三只止回密封同時破壞后,就失去了止回作用。
HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器,這樣即使二只止回閥密封同時破壞,其他也能起到防止回流污染的作用。
(1)正常供水:
①清潔市政生活水從******級止回閥經過排水器到第二級止回閥出口向用戶供水,******級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與******級止回閥出口(第二級止回閥進口)相通,由于其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水;
②當閥后管路無用戶,水靜止。如進口壓力保持不變,其前后存在壓差,排水器仍呈關閉狀態。
c。如進口壓力下降,共前后壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與進口壓力恢復一定壓差時,排水器又關閉。
(2)密封失靈時:
防污隔斷閥之后管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無滲漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓。當第二級止回閥密封破壞產生滲漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力并減小,排水器打開,排水泄壓;此時,如******級止回閥同時密封被破壞,有于第二級止回閥倒流回的高壓水已泄壓減壓,故不會倒流地一級止會閥。
(3)如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從排水器進真空腔,從而防止產生虹吸倒流現象。
技術參數: 使用壓力:1.6Mpa
使用介質:水
介質溫度:<=60℃

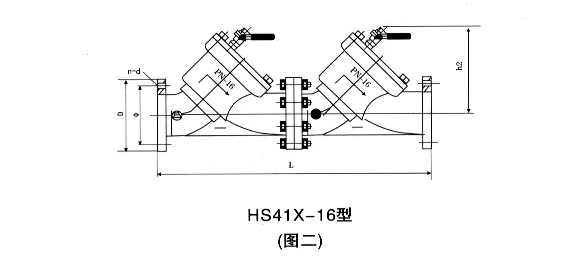

主要外形及安裝尺寸: 型號 | DN | 16-AL | 16-L | D | φ | n-d | h2 | HS41X-16A HS41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 | 65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | 80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | 100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | 125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | 150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | 200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | 250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | 300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | 350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | 400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 | 500 | 2120 | 1960 | 715 | 650 | 20-φ34 | 665 |

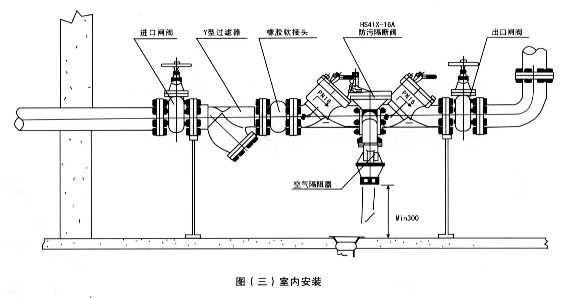

安裝要求及示意圖: ①防污隔斷閥須水平安裝,安裝地點環境應清潔,有維護空間,安全排水器或(空氣隔阻器)出口離地面主度大于300mm,并不被水或雜物所淹沒。 ②安裝地域應設排水設施。 ③閥前應裝閘閥(蝶閥)過濾器及橡膠軟接頭(或伸縮器),閥后裝閘閥(蝶閥)。其示意圖如下:(圖三 圖四)
安裝部位: ①自來水管網接入用戶的接戶管水表后面 ②生活用水管道上接出非生活用水和排污管,安裝于接出管起端。 ③生活飲用水水箱的進水管上(水箱底部進水時)。 ④生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
|
